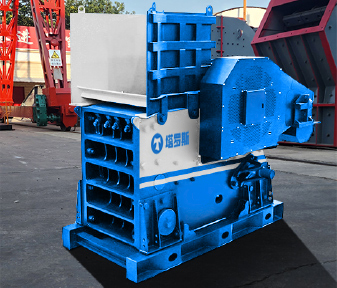

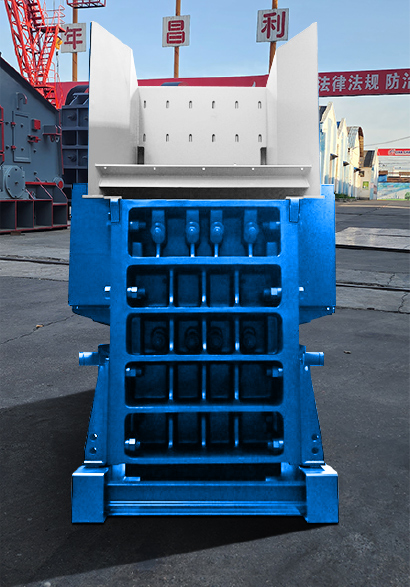

实拍展示
产品画册
400-659-6555

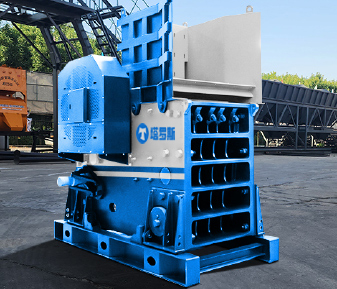

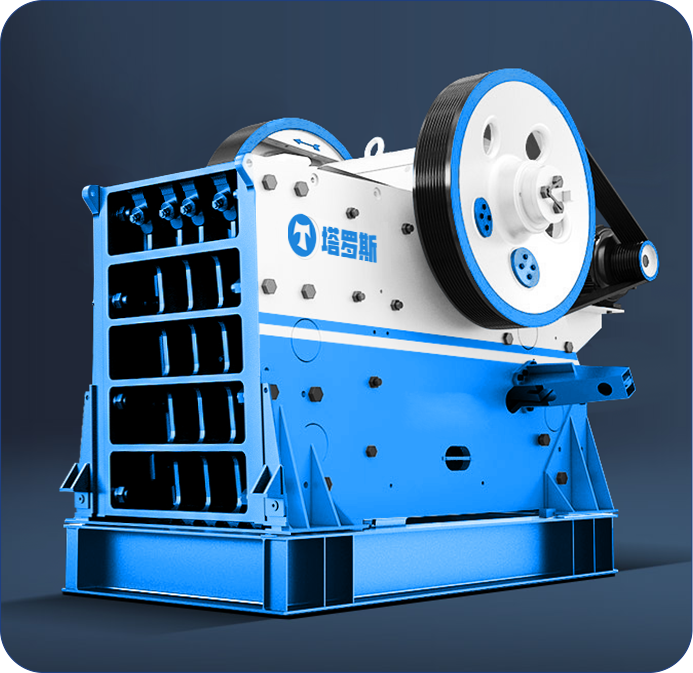

CJ欧版颚式破碎机

CJ系列颚式破碎机是本公司根据客户市场需要，引进开发的一款具有优异性能的颚式破碎机。与传统颚式破碎机不同，在破碎机运动参数、结构形式、调节方式等方面都有重大改进。CJ系列颚式破碎机占用空间小、破碎比更大、运行更平稳，在运输安装、维护调整等方面更加具有优势。特别适合用于固定破碎生产线和移动破碎站。

适用物料：河卵石、花岗岩、玄武岩、铁矿石、石灰石、石英石、辉绿岩、铁矿、金矿、铜矿等。

破碎比大

生产效率高

安全稳定

综合效益高

易操作维护

成品粒型好

设备简介

昌利重工研发生产的欧版模块颚式破碎机（欧版颚式破碎机），简称欧版颚破（欧版颚破），采用技术，已经无可争议的成为世界上颇受青睐的颚式破碎机。当要求地对坚硬、强磨蚀性物料进行粗碎时，CJ系列颚式破碎机则代表了领先的破碎技术和制造水平。CJ系列颚式破碎机均采用创新的模块化、无焊接框架结构，因而提高设备的抗疲劳性、可靠性和简化了多种安装方式。与传统的颚式破碎机相比，采用高强度材料，的制造工艺，具有结构强度高，设备可靠性高，破碎比更大、产量高，综合成本更低等优势。

性能优势

坚固的结构

机架分为焊接式和组装式两种：中小型规格采用焊接式，大型规格一用组装式。

重型动颚总成经久耐用

重型动颚总成采用锻造的重型偏心轴、高质量重载滚动轴承、有限元软件优化的动颚体,保证了动颚总成耐冲击性和稳定性高；迷宫式密封、集中润滑系统保证了轴承油脂不被污染、润滑更加便捷，使其运行时间更长、更加稳定性。

整体轴承座

整体铸钢轴承座结构保证与机架配合，避免了组合式轴承座在紧固过程中对轴承造成不必要的径向载荷，使轴承运行更加平稳。

一体化电机安装

电机座与破碎机机架一体式安装方式，不仅节约了颚式破碎机的安装空间，减少了三角带的长度，而且由于机架、电机座、电机的同步运动、可调的电机座实现了三角带张力的调节，从而使三角带使用寿命更长。

优越的腔型设计

对称"V"形腔型设计，肘板大倾角、大冲程、合理转速，使进料粒度更大、产量更高、粒度更加均匀，颚板磨损降低。

动颚护板设计

动颚上方安装了重型护板，避免因物料冲击，有效保护动颚体及其内部轴承不受损坏。

方便快捷的粒度调节

JC颚式破碎机采用机械或液压排料口调整装置，其双楔块调节方式相对应垫片调节操作更加简单、安全、快捷，节省了停机时间。

减震安装设计

破碎机采用专用的橡胶减震装置固定，有效吸收了设备振动峰值，同时允许破碎机垂直和纵向方向的位移，从而降低了对基础的冲击。

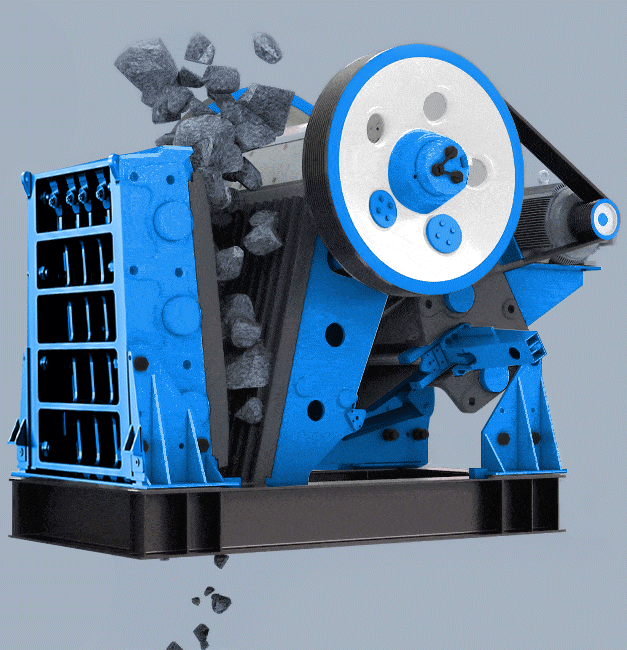

工作原理

电动机驱动皮带和皮带轮，通过偏心轴使动颚上下运动，当动颚上升时肘板与动颚间夹角变大，从而推动动颚板向固定颚板接近，与其同时物料被压碎或劈碎，达到破碎的目的；当动颚下行时，肘板与动颚夹角变小，动颚板在拉杆，弹簧的作用下，离开固定颚板，此时已破碎物料从破碎腔下口排出。

性能参数

注：产量根据不同物料，进料粒度等因素其结果将有所不同

型号	最大进料粒度(mm)	进料口尺寸(mm)	出料口调整范围(mm)	处理能力(t/h)	电动机功率(kw)	外形尺寸(mm)
CJ96	480	930×580	60~175	105~390	4P 90	2850×2270×1950
CJ106	560	1060×700	70~200	150~500	4P 110	3280×2580×2400
CJ120	700	1200×870	70~200	175~610	4P 160	3700×2790×2950
CJ125	760	1250×950	100~250	270~831	4P 160	4230×2780×2960
CJ150	960	1400×1200	125~250	340~880	4P 200	5030×3440×3970
CJ160	960	1600×1200	150~300	430~1145	4P 250	5780×3460×3580
CJ200	1200	2000×1500	175~300	630~1435	6P 400	6600×4030×4400
CJ1511	850	1500×1070	125~300	425~1195	6P 200	4130×3000×3330
CJ1513	1040	1500×1300	150~300	530~1280	6P 200	4620×2890×4190
